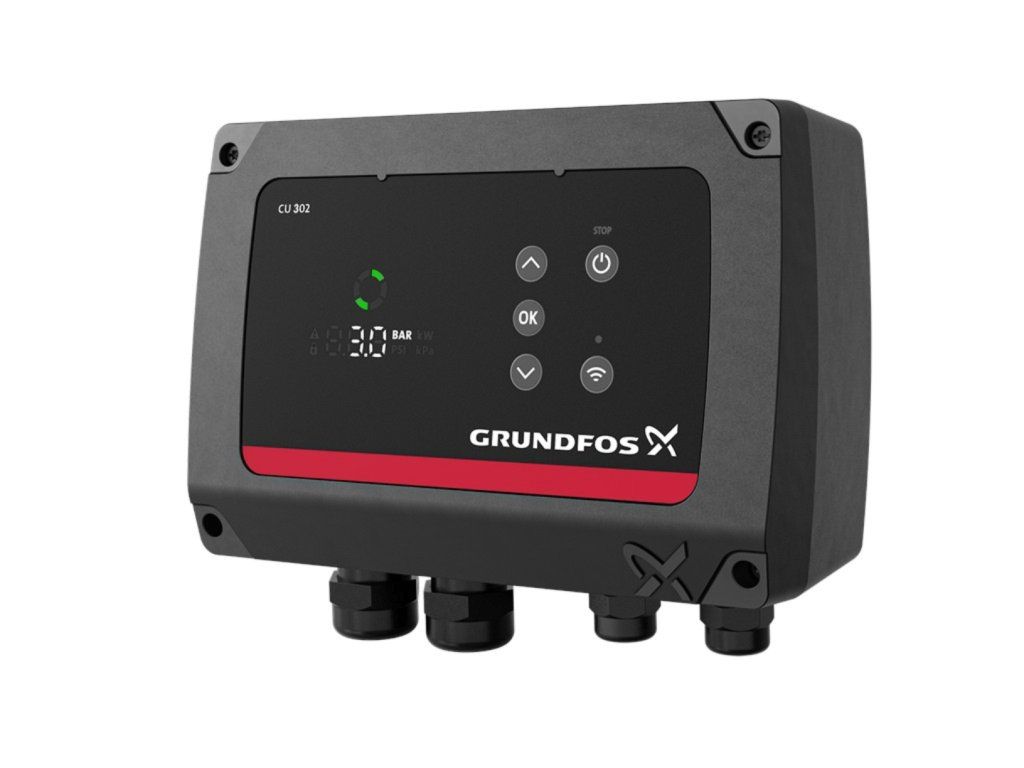

Grundfos CU302 řídící jednotka pro SQE

Grundfos CU302 řídící jednotka pro SQE.

92799797.

EAN: 5715119769131.

Jednotka CU 302 je navržena pro monitorování a řízení ponorných čerpadel SQE v aplikacích zásobování vodou v domácnostech.

Náhradní díl pro čerpadla Grundfos SQE pro udržování konstantního tlaku.

Jednoduché uživatelské rozhraní a vestavěný modul Bluetooth zajišťují snadnou instalaci a konfiguraci.

Připojení Bluetooth k aplikaci Grundfos GO nabízí rozsáhlé možnosti nastavení a monitorování.

Jednotka CU 302 je předkonfigurována pro konstantní tlak, což je nejpoužívanější aplikace, a nabízí řešení typu „plug-and-pump“, které šetří čas při uvádění do provozu. Pro ostatní aplikace nabízí regulátor několik režimů řízení, které lze vybrat a nastavit prostřednictvím aplikace Grundfos GO. Grundfos GO usnadňuje konfiguraci a umožňuje instalatérům nastavit vysoce výkonné systémy. Jednotka CU 302 komunikuje s čerpadlem prostřednictvím napájecího kabelu. Tento princip komunikace se nazývá komunikace po elektrické síti a znamená, že k čerpadlu nejsou potřeba žádné další kabely. Grundfos GO nabízí podrobné informace a protokoly, které pomáhají instalatérovi najít hlavní příčinu v poruchových situacích. Regulátor může navíc k dálkovému monitorování systému používat Wi-Fi, GENIbus nebo Modbus, a to buď prostřednictvím Grundfos Connect, nebo jiného systému SCADA. Vzdálené monitorování šetří čas při kontrole instalací. Jednotka CU 302 je vybavena přípojkami pro napájení a čerpadlo a nabízí dva konfigurovatelné vstupy a výstupy. Displej regulátoru zobrazuje: indikaci stavu systému indikaci alarmu a varování. Čerpadlo lze zapínat a vypínat na displeji regulátoru. Regulátor může zobrazovat data související s aplikací. Je také možné upravit požadovanou hodnotu.

Prostřednictvím aplikace Grundfos GO nebo vzdáleného monitorování jsou k dispozici následující protokoly: alarmy a varování (50 záznamů) protokol instalace (vyplňuje instalační technik).

Historická data za různé intervaly (celkem, dnes a včera) pro: provozní dobu počet spuštění spotřebu energie čerpaný objem (za předpokladu, že je připojen průtokoměr).

Jednotka CU 302 zobrazuje varování a alarmy na displeji regulátoru.

Aplikace Grundfos GO navíc poskytuje další informace o těchto událostech, včetně doporučených řešení.

Řídicí jednotka CU 302 je určena pro monitorování a řízení ponorných čerpadel Grundfos SQE v systémech zásobování vodou, zejména pro aplikace s konstantním tlakem.

Komunikace s čerpadlem probíhá prostřednictvím napájecího kabelu (power-line communication), takže není nutné instalovat další komunikační vedení. Integrovaný Bluetooth modul umožňuje připojení k aplikaci Grundfos GO, která slouží pro konfiguraci, monitoring a diagnostiku.

Vlastnosti

• řízení čerpadla s důrazem na konstantní tlak
• rychlé uvedení do provozu (plug & pump)
• přehledný displej (stav systému, alarmy, upozornění)
• možnost ovládání a nastavení přímo na jednotce

Ovládání a monitoring

• nastavení a sledování provozu přes mobilní aplikaci
• přednastavený režim konstantního tlaku + další provozní režimy
• vzdálený monitoring (Wi-Fi, GENIbus, Modbus) a napojení na nadřazené systémy
• přehled o provozu a historii
• alarmy a upozornění (až 50 záznamů)
• provozní doba a počet sepnutí
• spotřeba energie
• čerpaný objem (při použití průtokoměru)

Varianty produktu:

• Grundfos CU302 řídící jednotka pro SQE – základní řídicí jednotka
• Grundfos CU302 včetně sním.tlaku 0-6bar– pro přesnější řízení tlaku
• Grundfos SQE komplet pro udrž. konst. tlaku s jednotkou CU302 – kompletní sada pro instalaci (bez čerpadla)

Set Grundfos SQE obsahuje

• kabel
• řídicí jednotku
• snímač tlaku
• kompaktní tlakovou nádrž
• uzavírací armaturu

Použití

• domácí vodárny
• zásobování vodou ze studní a vrtů
• posilování tlaku
• systémy s konstantním tlakem

Výrobní číslo produktu : 92799797.
