JOVAL VIM 100 s manometrem, pryžový vak

Značka: Joval

Joval vak 100 VIM s manometrem, ZB00012378

Dostupnost	SKLADEM za 3-5 dní
Možnosti doručení
Kód:	ZB00012378

1 540 Kč –10 % 1 386 Kč / ks 1 145,45 Kč bez DPH

1 540 Kč –10 %

Joval vak pro nádobu 100 VIM s manometrem Obj. kód: ZB00012378.

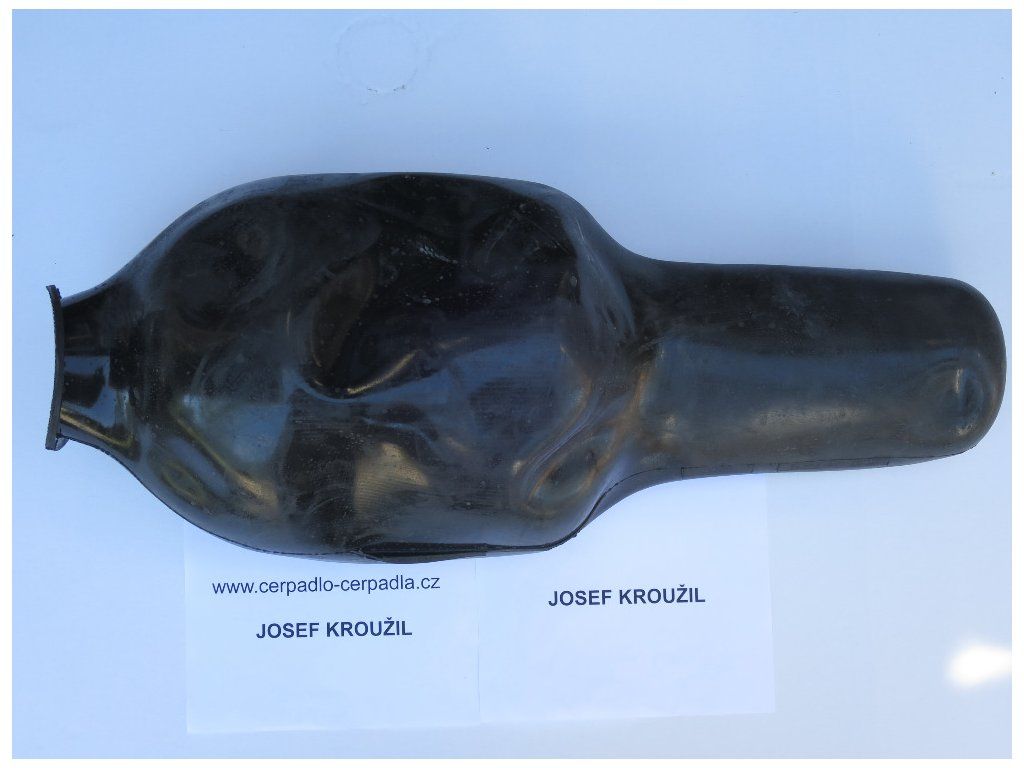

Joval VIM 100 s manometrem, pryžový vak, průchozí verze.

Upozornění - náhradní díl pouze pro Joval VIM 100 nerezová stojatá tlaková nádoba 8bar s manometrem.

Pro verzi Joval VIM 100 bez manometru je úplně jiný typ vaku!

Potravinářská pryž EPDM.

Poznámka:

vyměnitelný pryžový vak - typ průchozí - má dva otvory :

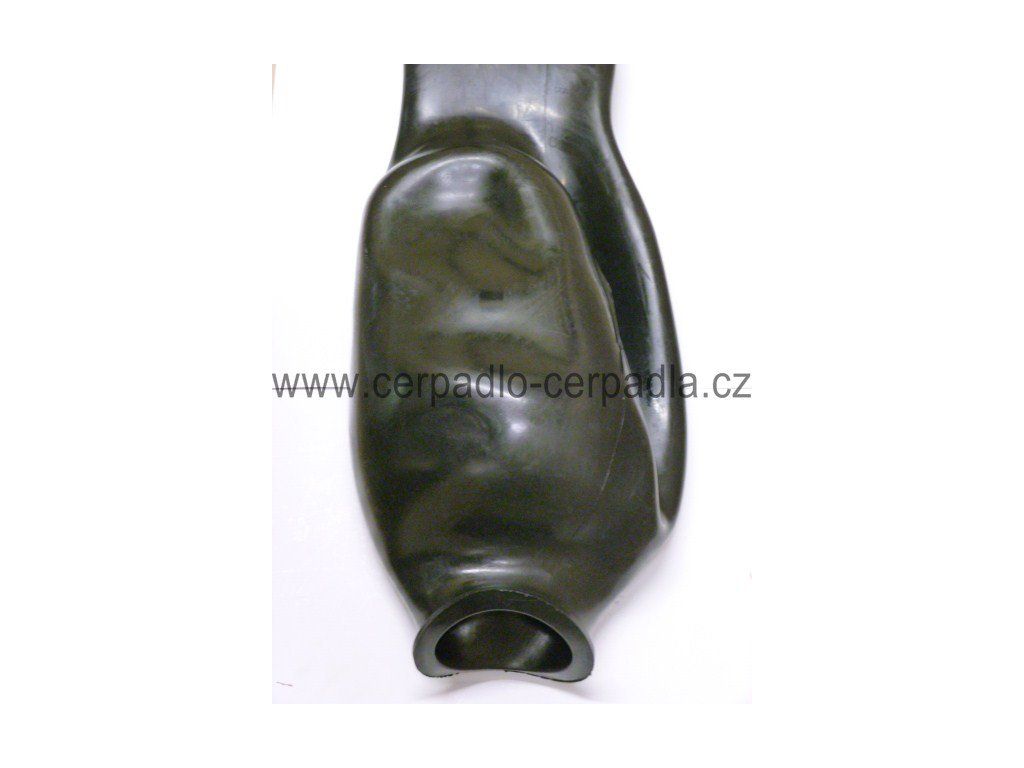

větší otvor je pro spodní přírubu - ta má 6 šroubů, matic, podle typu...

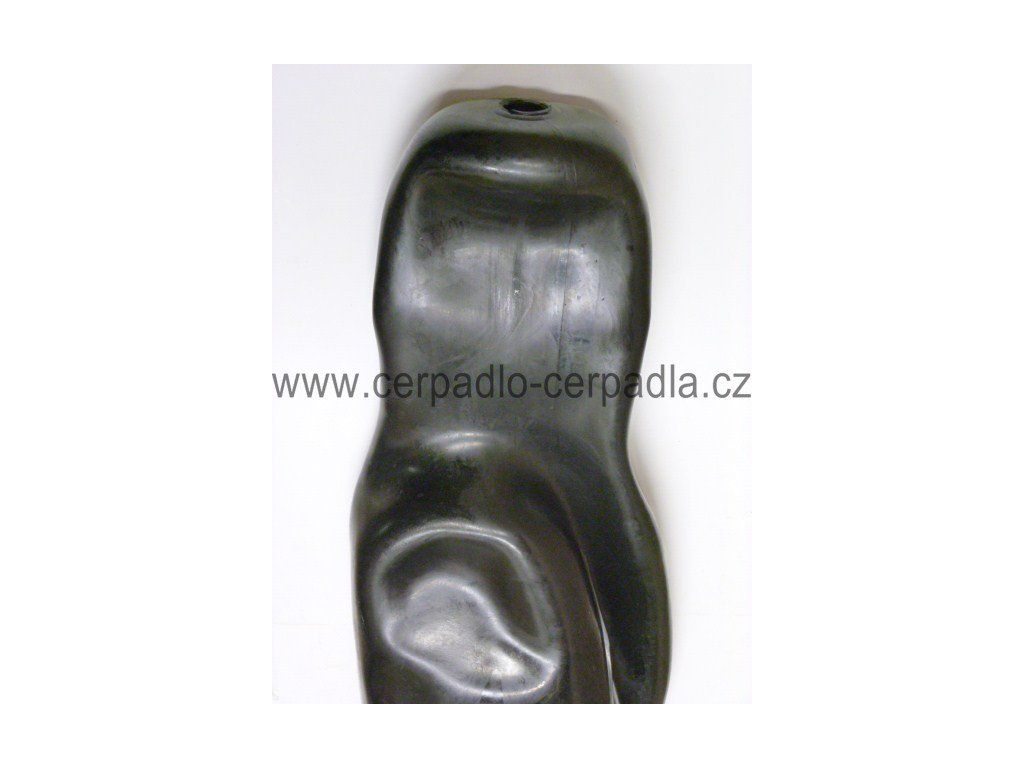

menší otvor je pro horní přírubu , za tuto přírubu-šroub, je vak napnutý ( na straně u ventilku ).

VÝMĚNA VAKU - postup - pouze obecně , (může se lišit - podle typu a roku výroby).

#ShowMore#

Demontáž : vypustit vzduch-ventilkem. Povolit spodní přírubu - ta má 5-6 šroubů. Pozor- vyteče zbytek vody. Povolit horní přírubu, na straně u ventilku (jedna převlečná matice). Zatlačit na vyčnívající závit, starý vak i s horní přírubou zastrčit do nádoby. Vak vyndat ven. Horní přírubu rozebrat a vyčistit, vnitřek nádoby vyčistit, vysušit.

Montáž : do nového vaku vložit horní přírubu, protáhnout do nádoby a upevnit za horní přírubu, dotáhnout. Velký otvor ve vaku - jeho lem - hrdlo vaku slouží jako těsnění na spodní přírubu. Nasadit spodní přírubu na 5-6 šroubů a stejnoměrně dotáhnout. Ventilkem doplnit do nádoby vzduch. Hodnota tlaku níže :

ÚDRŽBA TLAKOVÉ NÁDOBY :

Hodnota tlaku v nádobě má být o 0,02 MPa (0,2 baru) nižší, než je nastavený zapínací tlak čerpadla.

Kontrolu tlaku doporučuji provádět 2 až 3 krát za rok - podle objemu nádoby - postup

1. Vypnout přívod elektrického proudu k čerpadlu.
2. Vypustit vodu z potrubí - otevřít kohoutek studené vody v nejnižším místě. Kohout nechat otevřený, aby v potrubí nebyl tlak.
3. Změřit tlak vzduchu v nádobě - přes ventilek. Tlak vzduchu v prázdné nádobě musí být o 0,2 baru nižší, než je zapínací - spodní tlak.

Příklad : Tlakový spínač zapíná čerpadlo při tlaku 2 bary. Vypíná při 3,5 bar.
Zapínací spodní tlak je 2 bary, od něj odečteme - 0,2 baru = 1,8 bar.

Tlak 1,8 bar je třeba v nádobě trvale udržovat.
V případě potřeby dofoukat na požadovaný tlak - kompresorem, ruční hustilkou :-)
