CIMM AFE CE 100 litrů, EPDM, pryžový vak průchozí s dírou

náhradní vak CIMM AFE CE 100l EPDM vak s dírou,

delší verze 100-150, 80mm, podobný jako ZB00012027

Náhradní vak průchozí pro tlakové nádoby CIMM:

CIMM AFE CE 80, CIMM AFESB-CE 80,

CIMM AFE CE 100, CIMM AFESB-CE 100,

Doporučuji konzultovat rok výroby Vaší tlakové nádoby.

Dříve byl vak tzv. „roztahovací“. Ten už výrobce nedodává.

Z důvodu konstrukčních změn je nyní pozvolně zúžený jen v jednom místě, už není „roztahovací“.

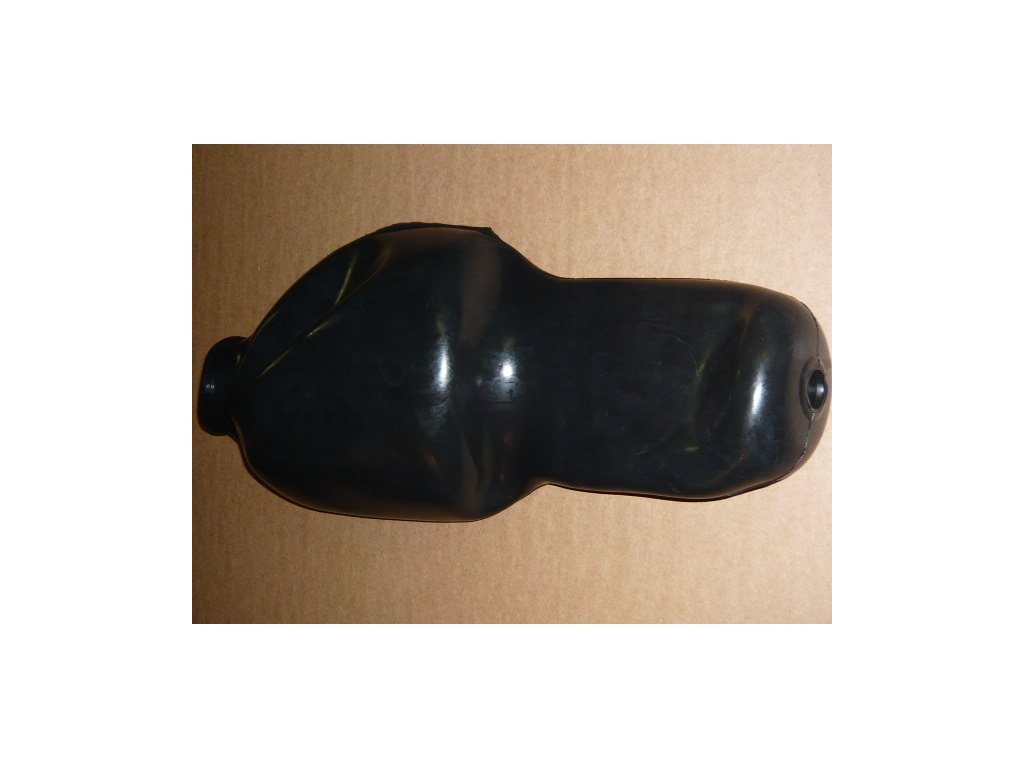

ilustrační foto.

#ShowMore#

Chcete mít jistotu ?

Do poznámky napište TYP A OBJEM Vaší nádoby.

pryžový vak do tlakové nádoby, pryžový vak do vodárny.

Máme skladem různé náhradní vaky - membrány pro tlakové nádoby, domácí vodárny, expanzní nádoby.

Důležitá je přesná identifikace starého vaku z Vaší nádoby - podle výrobního štítku na nádobě. Je mnoho typů, průměrů hrdla, druhů zadního úchytu, rozměrů šířky, délky vaků, materiálů EPDM, Butyl, navíc různé konstrukční změny u výrobce v průběhu výroby...

Vyměnitelný vak - toto je typ průchozí - má dva otvory :

Větší otvor je pro spodní přírubu - ta má 5 nebo 6 šroubů, nebo matic, podle typu...

Menší otvor je pro horní přírubu, pro napínací šroub, za tu je v nádobě napnutý ( na straně u ventilku vyčnívá z nádoby závit ).

VÝMĚNA VAKU - postup - pouze obecně , (může se lišit - podle konkrétního typu a roku výroby)  :

Demontáž : vypustit vzduch-např. ventilkem. Povolit spodní přírubu - ta má 5-6 šroubů, nebo matic. Pozor - na podlahu vyteče zbytek vody . Povolit horní přírubu, na straně u ventilku ( jedna převlečná matice ). Zatlačit na vyčnívající závit, starý vak i s horní přírubou zastrčit do nádoby. Vak vyndat ven. Horní přírubu rozebrat a vyčistit, vnitřek nádoby vyčistit, vysušit. Horní přírubu nevyhazovat! Stačí zkontrolovat stav koroze, většinou stačí očistit a zase jí použijete, vložíte jí do nového vaku. Pokud je horní příruba tlakové nádoby úplně zkorodovaná, kupte si u nás novou.

Montáž : do nového vaku vložit horní přírubu, použijete tu ze starého vaku. Protáhnout vak do nádoby a upevnit za horní přírubu, lehce dotáhnout. Velký otvor ve vaku - jeho lem - hrdlo vaku slouží jako těsnění na spodní přírubu. Nasadit spodní přírubu na 5-6 šroubů a stejnoměrně dotáhnout dolní i horní přírubu. Ventilkem doplnit do nádoby vzduch. Hodnota tlaku ...níže :

ÚDRŽBA TLAKOVÉ NÁDOBY - postup - obecně:

Hodnota tlaku v nádobě má být cca o 0,02 MPa (0,2 baru) nižší, než je nastavený zapínací tlak čerpadla.

Kontrolu tlaku doporučuji provádět 2 až 3 krát za rok - podle objemu nádoby.

1. Vypnout přívod elektrického proudu k čerpadlu.
2. Vypustit vodu z potrubí - otevřít vodovodní kohout studené vody v nejnižším místě. Kohout nechat otevřený, aby v potrubí nebyl tlak.

3. Změřit tlak vzduchu v nádobě - přes ventilek. Tlak vzduchu v prázdné nádobě musí být cca o 0,2 baru nižší, než je zapínací - spodní tlak.

Příklad : Tlakový spínač zapíná čerpadlo při tlaku 2 bary. Vypíná při 3,5 bar.
Zapínací - spodní tlak je 2 bary, od něj odečteme - 0,2 baru = 1,8 bar.

Tlak 1,8 bar je třeba v nádobě trvale udržovat.
V případě potřeby dofoukat na požadovaný tlak - kompresorem, ruční hustilkou...

4. Uzavřít kohout na potrubí.

5. Zapnout elektřinu a čerpadlo.

Postup je pouze obecný. Postupujte podle návodu ke konkrétní nádobě, postup se může lišit, nebo svěřte práci odborné firmě.

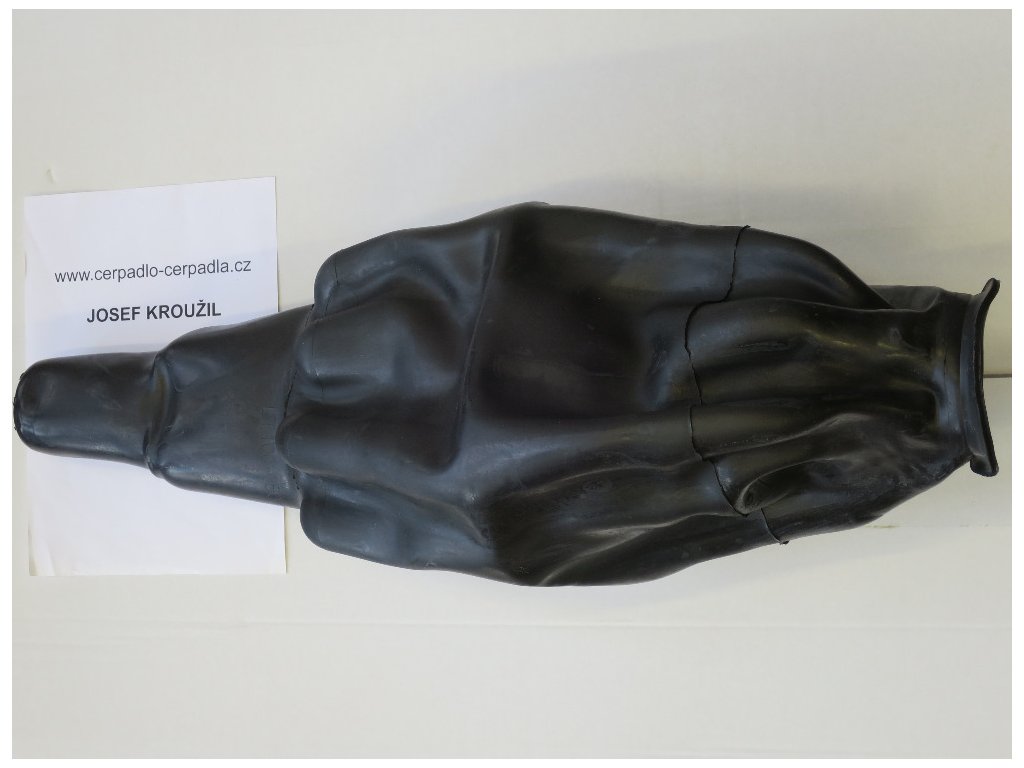

ilustrační foto.
